L’ATELIER DE CÂBLAGE
Un dessin pour chaque montage.
Des illustrations de style Fritzing pour suivre les fils, identifier les GPIO et préparer le montage. Cliquez sur un dessin pour l’agrandir ou téléchargez sa version PNG ou SVG.
Carte représentée : uPesy ESP32 Wroom Low Power v1.x. Les GPIO portent leur numéro de signal ; vérifiez les inscriptions de votre propre carte. Les connecteurs des modules sont déployés pour la lisibilité : suivez les noms, leur position sur le dessin ne constitue pas une empreinte de câblage. Coupez les alimentations avant de brancher. Les couleurs des fils sont des repères du dessin, elles peuvent différer de votre câble.
PROJET 01

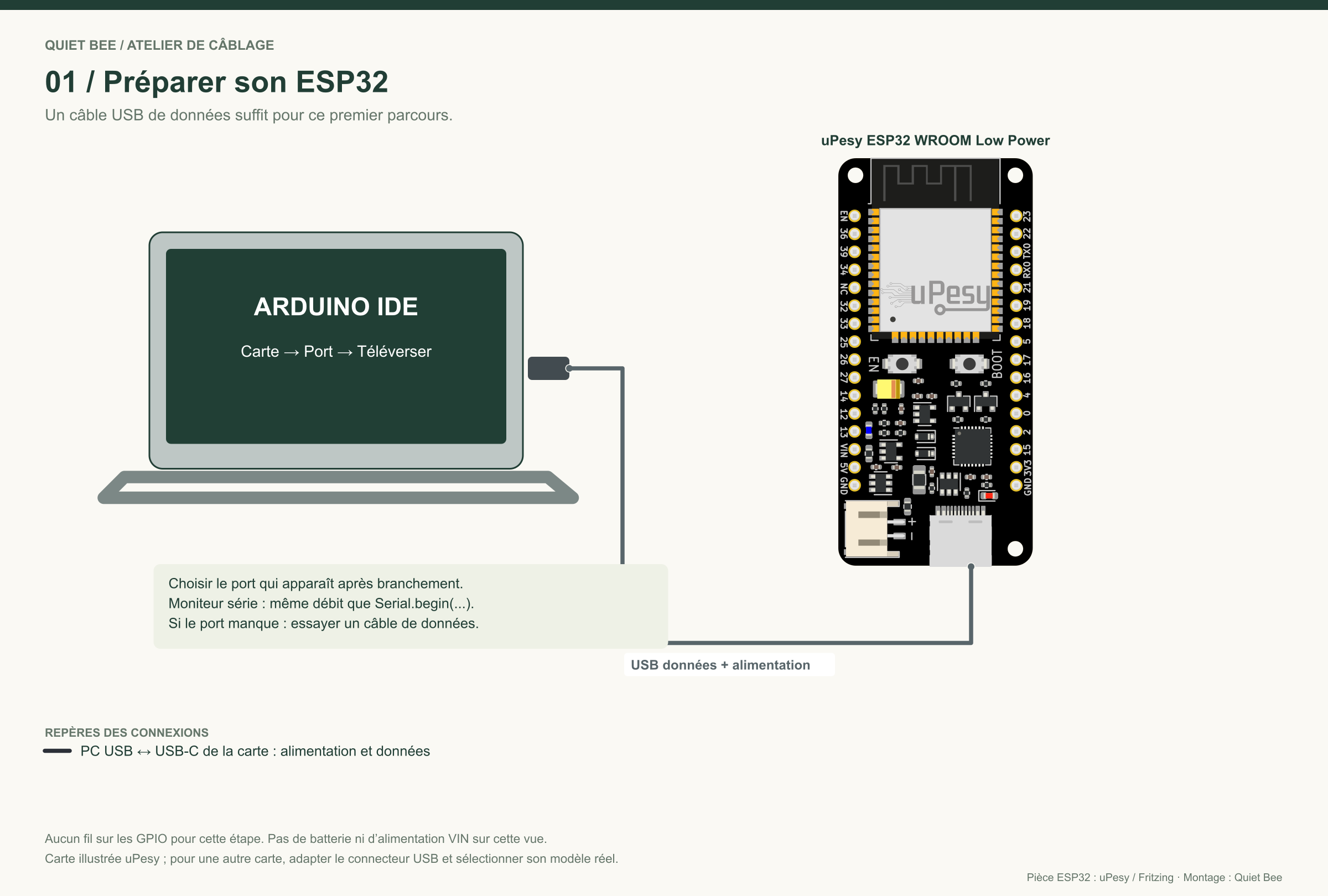

Démarrer avec l’ESP32
USB de données et repérage de la carte.
PROJET 02

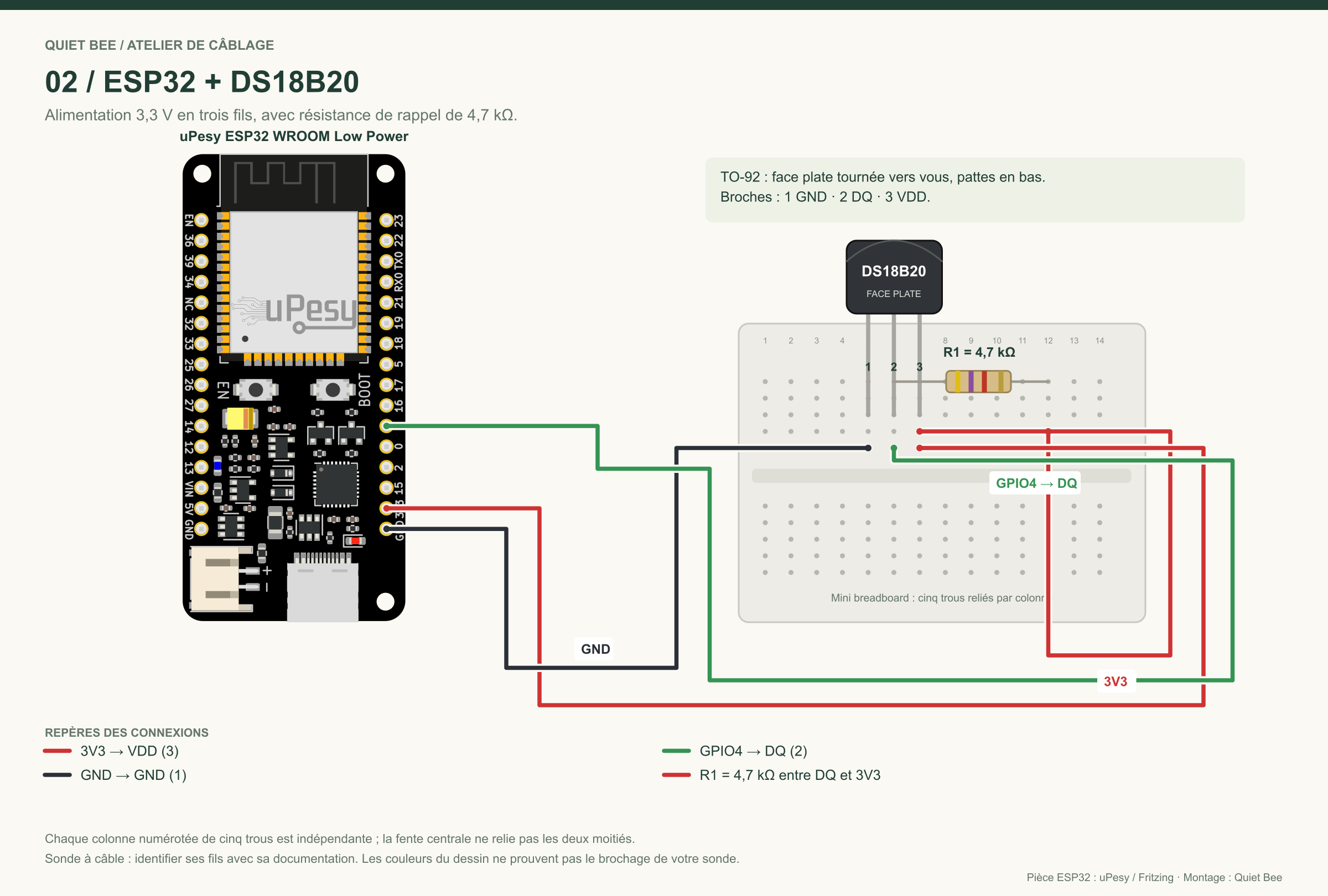

Mesurer avec le DS18B20
Trois fils, GPIO4 et résistance de rappel de 4,7 kΩ.
PROJET 03

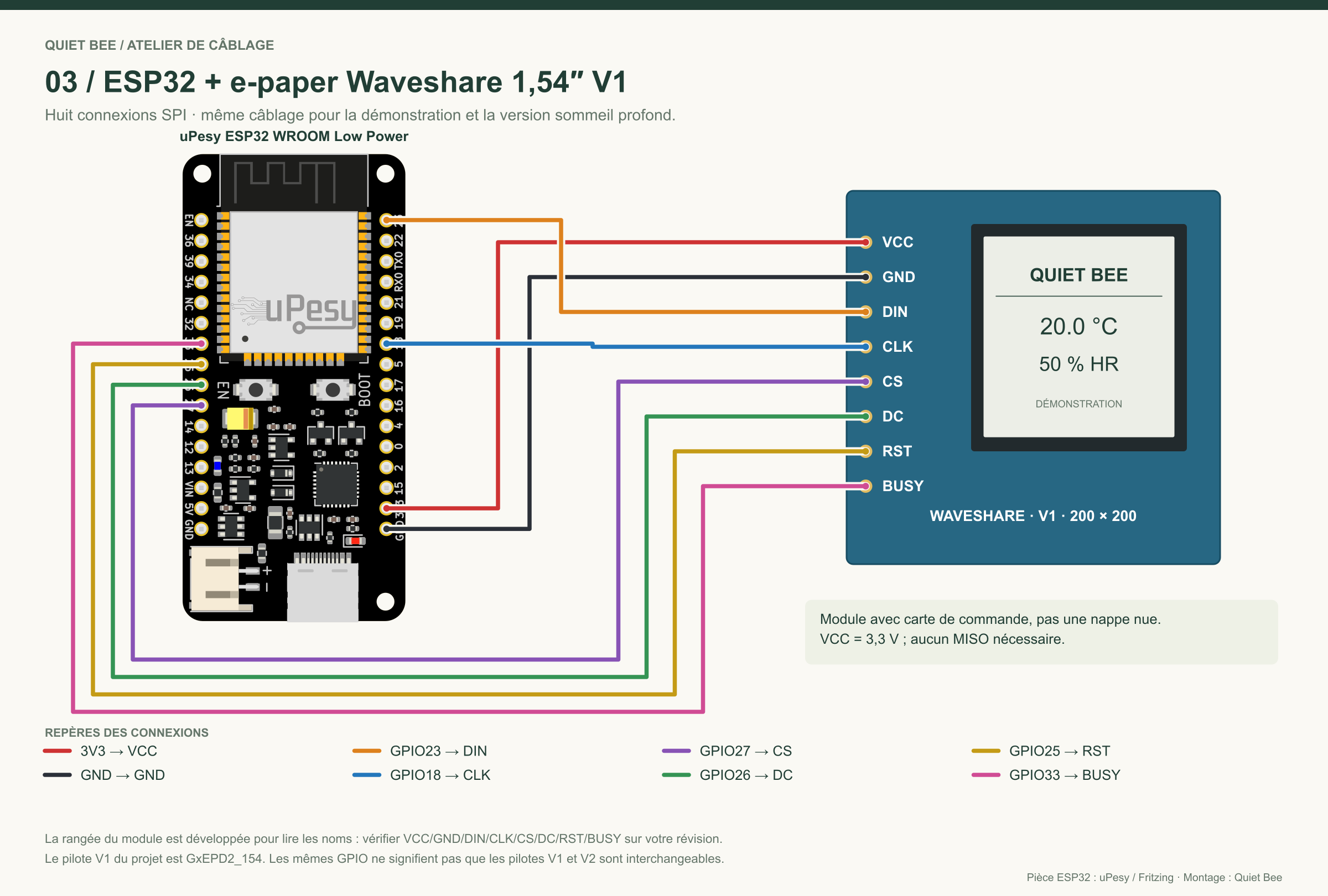

Afficher sur l’e-paper
Huit connexions pour le Waveshare 1,54″ V1.
PROJET 04
Mesurer et transmettre en LTE-M
SHT85 en I²C, UART croisé et alimentation séparée du M5Stamp.
Lire le dessin avant de brancher.
DS18B20 : face plate vers vous, pattes en bas. Sur la mini plaque, les cinq trous d’une même colonne sont reliés ; la fente centrale sépare les deux moitiés. Pour le SHT85, prévoir les résistances de rappel SDA/SCL vers 3,3 V et le découplage de 100 nF s’ils ne sont pas déjà présents sur votre adaptateur. L’antenne adaptée au M5Stamp reste indispensable ; sa liaison radio ne se raccorde pas à un GPIO.
Ces illustrations documentent les connexions ; elles ne constituent pas des projets Fritzing natifs .fzz ni un essai physique de chaque montage.
